Анализ размеров кристалла процессора AMD EPYC Venice «Zen 6C»: 32-ядерные CCD-модули «Zen 6C» почти вдвое больше CCD-модулей Zen 5C, два кристалла ввода-вывода площадью более 375 мм²

Анализ кристалла процессора EPYC Venice следующего поколения от AMD на базе архитектуры Zen 6C выявил значительный прирост как в количестве ядер, так и в размере самого кристалла.

AMD Делает Ставку на Масштаб: Процессор EPYC Venice «Zen 6C» Следующего Поколения Удвоит Число Ядер на CCD на 2нм, Получит Два Гигантских IOD

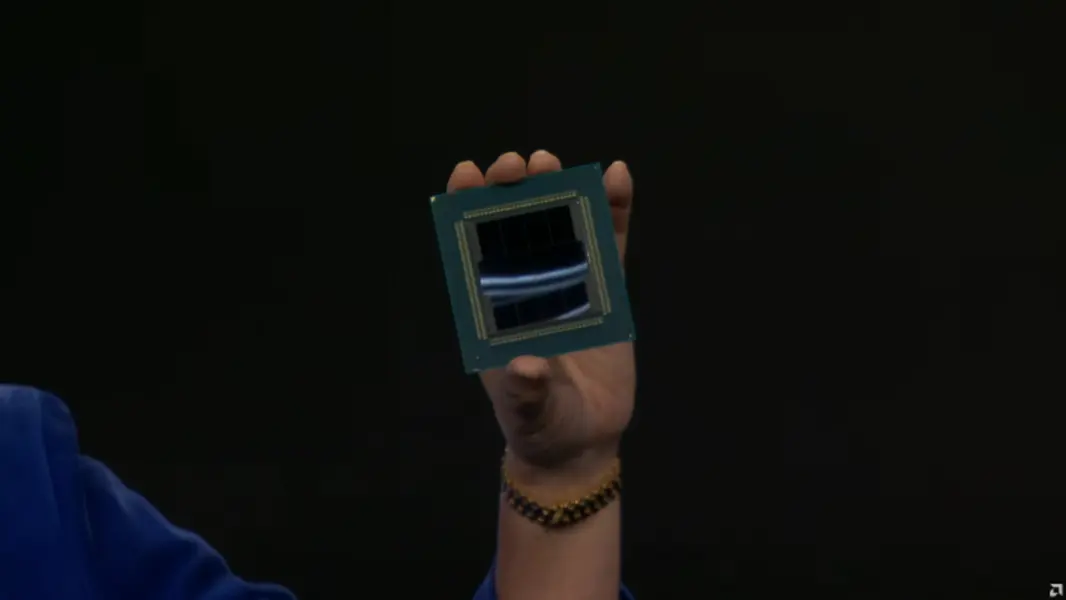

На выставке CES 2026 компания AMD представила процессор EPYC Venice следующего поколения, основанный на совершенно новой архитектуре ядер Zen 6. Этот чип демонстрирует колоссальный апгрейд с точки зрения количества ядер, производительности и энергоэффективности, становясь первым в мире ЦПУ для центров обработки данных, использующим технологический процесс TSMC 2 нм.

С процессором EPYC Venice «Zen 6» AMD теперь оснащает свои чипы восемью массивными CCD на базе Zen 6C и двумя IOD (чиплетами ввода-вывода), а также дополнительными маломощными чиплетами с контроллерами управления. Компания пообещала более 70% прироста производительности и эффективности для EPYC Venice, а также увеличение плотности потоков более чем на 30%. Чип также будет выпускаться в стандартной версии «Zen 6» со 192 ядрами, включающей 16 CCD, по 12 ядер Zen 6 в каждом, и 768 МБ кэша L3.

Хотя EPYC Venice и не столь громоздок, как абсолютный монстр MI455X, это всё равно огромный процессор, способный вместить до 256 ядер. В основе каждого AMD EPYC Venice лежит CCD на базе Zen 6C. Это вычислительные чиплеты, состоящие из 32 ядер «Zen 6C». Это вдвое больше ядер по сравнению с Zen 5C CCD, где было 16 ядер на чиплет. Каждый Zen 6C CCD также содержит 128 МБ кэша L3, что в сумме даёт 1024 МБ на весь чип. Стандартный CCD Zen 6 будет иметь 12 ядер и 48 МБ кэша L3 на чиплет.

Что касается площади кристалла, каждый Zen 6C CCD в процессорах AMD EPYC Venice будет занимать около 155 мм², что почти вдвое больше, чем Zen 5C CCD, площадь которых составляла около 85 мм². Zen 6C CCD изготавливаются по технологии TSMC N2P, в то время как Zen 5C CCD производились по технологии TSMC N3E. Если быть точным, это увеличение площади кристалла на 82,3% по сравнению с предыдущим поколением, но с гораздо большим объёмом кэша и удвоенным количеством ядер.

Процессоры AMD EPYC Venice также будут оснащены двумя массивными чиплетами ввода-вывода (IOD), которые будут содержать контроллеры памяти, контроллеры PCIe и другие IP-блоки, включая ускорители, предназначенные для ИИ. Каждый Venie IOD основан на технологии TSMC N6 и имеет площадь около 375 мм². Процессоры EPYC Turin предыдущего поколения имели один чиплет ввода-вывода площадью 426 мм², изготовленный по той же технологии N6.

Сравнение CCD EPYC Venice и Turin от AMD:

• Zen6c CCD: 32 ядра = ~155 мм² на N2
• Zen5c CCD: 16 ядер = ~85 мм² на N3E

Сравнение IOD EPYC Venice и Turin от AMD:

• Venice IOD: ~375 мм² на N6 (x 2)
• Turin IOD: ~426 мм² на N6 (x 1)

Сравнение ЦПУ EPYC Venice и Turin от AMD:

• EPYC 9006 “Venice” с Zen 6C: 256 ядер / 512 потоков / до 8 CCD / 1024 МБ L3
• EPYC 9005 “Turin” с Zen 5C: 192 ядра / 384 потока / до 12 CCD / 384 МБ L3
• EPYC 9006 “Venice” с Zen 5: 96 ядер / 192 потока / до 8 CCD / 384 МБ L3
• EPYC 9005 “Turin” с Zen 5: 96 ядер / 192 потока / до 16 CCD / 384 МБ L3

Поскольку каждый чиплет ввода-вывода имеет площадь 375 мм², это означает, что 750 мм² площади кристалла будет отведено исключительно под ввод-вывод. Добавление двух таких чиплетов свидетельствует о том, что AMD намерена существенно расширить возможности ввода-вывода в своих платформах EPYC следующего поколения для ЦОД. В целом, процессоры AMD EPYC Venice предложат огромные вычислительные возможности и будут конкурировать с процессорами Intel Diamond Rapids, основанными на техпроцессе 18A. Ожидается, что эти чипы также выйдут в версиях на 256 и 192 ядра.
