Начался монтаж трубопроводов в чистых помещениях Samsung P5: контракт подтверждает активную фазу строительства

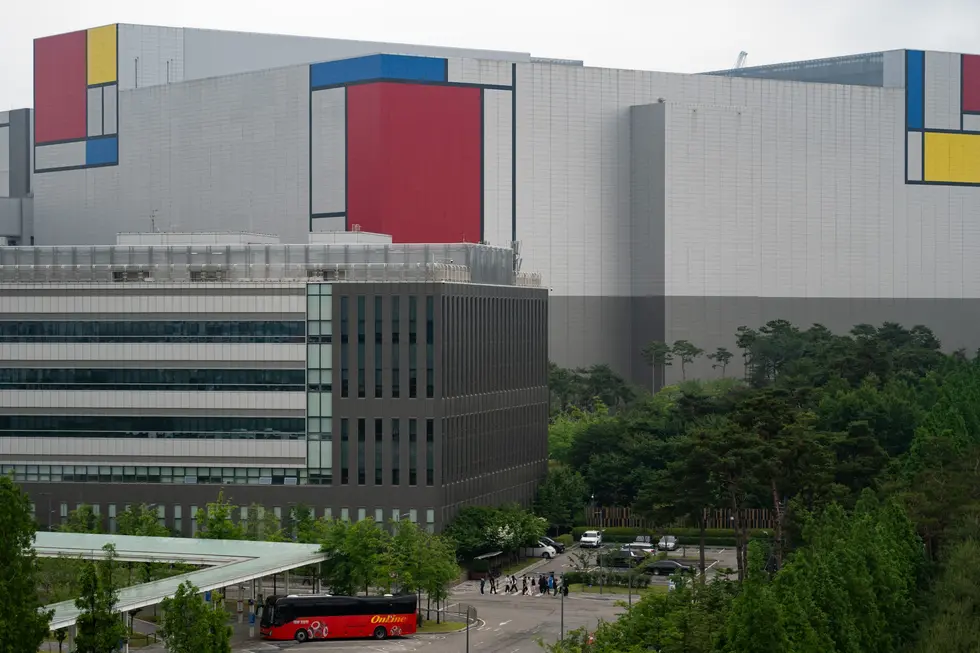

Общий вид зданий на заводе Samsung Electronics в Пхёнтхэке 28 мая 2026 года.
Shin Yong-ju/gettyimages.com

Новейший мегазавод Samsung Electronics в Пхёнтхэке достиг этапа, превращающего производственные обещания в физическую реальность. Корейский специализированный подрядчик Hanyang ENG сообщил в регуляторном отчете 7 сентября, что подписал контракт с Samsung C&T на сумму 148,06 млрд вон (110 млн долларов США) на установку первой зоны общепромышленной трубопроводной обвязки для чистой комнаты Фазы 1 на объекте Samsung P5 в Пхёнтхэке. Контракт, составляющий 13,24% годового дохода, действует до 30 сентября 2027 года и будет финансироваться с авансовым платежом в размере 10% в течение 15 дней с момента подписания, а оставшиеся 90% будут выплачиваться поэтапно по мере проверки Samsung C&T выполненных работ.

Отчет имеет значение, поскольку он подтверждает: чистая комната Фазы 1 завода Samsung P5 больше не является лишь планом. Строительные бригады активно возводят инженерную инфраструктуру — артериальную сеть трубопроводов, которая будет подавать сверхчистую воду, промышленные химикаты, технологические газы и охлаждающую воду ко всему производственному оборудованию на производственной площадке.

«Общая трубопроводная обвязка включает установку сетей трубопроводов, которые безопасно подают и отводят сверхчистую воду, химикаты, промышленные газы и охлаждающую воду, используемые в производстве полупроводников, к оборудованию на каждой производственной линии и от него», — заявил представитель Hanyang ENG. «Первая рабочая зона относится к основной магистральной трубопроводной системе».

Почему трубопроводная обвязка должна быть установлена первой

Правило последовательности, делающее этот контракт значимым, — это то, что большинство наблюдателей цепочки поставок полупроводников упускают из виду: технологические трубопроводы чистой комнаты должны быть установлены, промыты, протестированы и сертифицированы до того, как на объект будет доставлен хотя бы один элемент оборудования для производства полупроводников. Отрасль называет этот этап «Готовность к оборудованию» (Readiness for Equipment, RFE) — официальная контрольная точка, на которой чистая комната сертифицируется как готовая к приему оборудования. Пока трубопроводная система не достигнет RFE, функционально не будет места для установки оборудования.

Это означает, что основной срок установки трубопроводов, составляющий 8–10 месяцев, — это не просто строительный этап, а опережающий индикатор всего процесса наращивания производства на P5. Заказы на оборудование, логистика поставок и планирование установки — все зависит от момента достижения трубопроводами статуса RFE. «Фактические работы по основной трубопроводной обвязке будут в основном завершены примерно за восемь-десять месяцев», — сказал представитель Hanyang ENG, добавив, что стоимость контракта может быть пересмотрена в случае изменения масштабов объекта или необходимости дополнительных работ.

Такой объект, как P5, который Samsung описывает как будущий центр производства памяти с высокой пропускной способностью (HBM), потребляет ресурсы в масштабах, требующих столь же массивной инфраструктуры. Современные фабрики по производству полупроводников потребляют 2–4 миллиона галлонов сверхчистой воды в день — воды, очищенной до стандартов удельного сопротивления, значительно превышающих стандарты фармацевтического качества, подаваемой через трубопроводы из электрополированной нержавеющей стали, которые должны оставаться свободными от загрязнений на протяжении всей установки.

Объем работ Hanyang ENG выходит за рамки водоснабжения. Контракт на «общую трубопроводную обвязку» также охватывает инфраструктуру централизованной системы подачи химикатов (Chemical Central Supply System, CCSS) — централизованной сети, которая безопасно хранит, контролирует и распределяет опасные технологические химикаты, включая плавиковую и фосфорную кислоты, к отдельным рабочим станциям. Hanyang ENG известна тем, что внедрила технологию CCSS для корейских фабрик, получив Орден «Бронзовая башня» за заслуги в области промышленного обслуживания, что означает, что она стала первой корейской компанией, разработавшей эту возможность на внутреннем рынке, а не импортировавшей ее у зарубежных поставщиков.

Что такое P5 и почему его график имеет значение

P5 — это крупнейший запланированный завод Samsung по производству полупроводников в Пхёнтхэке, а по многим показателям — крупнейший запланированный завод по производству полупроводников в мире. Здание имеет ширину 650 метров и длину 195 метров, расположено на трех этажах с шестью чистыми комнатами, по сравнению с четырьмя чистыми комнатами на двух этажах на более ранних заводах P1-P4. Общий объем инвестиций в объект P5 оценивается в 23–46 миллиардов долларов США в зависимости от конечного ассортимента продукции и плотности оборудования.

Samsung позиционирует P5 как будущий производственный центр для HBM — памяти с высокой пропускной способностью, которая требуется каждому ИИ-ускорителю Nvidia и для которой глобальные поставки остаются крайне ограниченными до 2026 года. Samsung недавно вернула себе позицию крупнейшего в мире поставщика DRAM, и выход продукции HBM4 неуклонно улучшается. Начало установки оборудования на Фазе 1 завода P5 в середине 2027 года ознаменует одно из крупнейших единовременных увеличений мировых производственных мощностей HBM в истории отрасли.

Ускорение и стратегия «Сначала оболочка»

Контракт с Hanyang ENG является результатом целенаправленного сжатия графика. В феврале 2026 года Samsung направила строительным партнерам запрос на ускорение графика строительства чистых комнат примерно на шесть месяцев по сравнению с предыдущими планами в рамках своей “шестимесячной программы ускорения строительства чистых комнат” — в соответствии с ее стратегией «Сначала оболочка» (Shell First), заключающейся в завершении строительства здания и инженерной инфраструктуры до рыночного спроса, что позволяет быстро развернуть оборудование, когда условия это оправдывают.

Согласно первоначальному графику, полномасштабное строительство чистых комнат не ожидалось до начала 2027 года, а установка трубопроводов планировалась на тот же год. В соответствии с ускоренным планом подготовительные работы были перенесены на второй квартал 2026 года, строительство чистых комнат началось в начале третьего квартала 2026 года (июль), а установка трубопроводов — подтвержденная отчетом Hanyang ENG от 7 сентября — теперь находится на стадии подписанного контракта и активного выполнения. «Кран установлен на площадке P5 — строительная площадка очень оживленная», — сообщил отраслевой инсайдер SammyGuru в феврале 2026 года.

Hanyang ENG — не единственный подрядчик, работающий на P5. Samsung C&T координирует параллельные рабочие потоки между несколькими специализированными субподрядчиками: Shinseong ENG получила контракт на 15,6 млрд вон на поставку оборудования для чистых комнат, а Exy&C — контракт на 89 млрд вон на внутреннюю отделку Фазы 1 объекта. Эта модель параллельного контрактования сокращает общий срок строительства за счет устранения последовательных передач между крупными пакетами работ.

Этот подход отражает как масштаб спроса, так и дефицит специализированной рабочей силы, способной его удовлетворить. Как отметил бывший генеральный директор ASML Питер Веннинк в публикации TechTimes всего за несколько дней до этого, навыки, необходимые для строительства фабрик по производству полупроводников, оттачивались десятилетиями лишь в нескольких местах на планете — преимущественно на Тайване и в Южной Корее. Hanyang ENG, основанная в 1988 году, представляет собой именно такие глубокие институциональные знания.

Путь от трубы к производству

Последовательность строительства от сегодняшнего контракта на трубопроводы до заявленной Samsung цели массового производства к концу 2028 года проходит через ряд этапов, которые теперь подкреплены подписанными контрактами и активными бригадами на местах. Ожидается, что основная трубопроводная обвязка будет в значительной степени завершена за 8–10 месяцев — примерно с мая по июль 2027 года. Сам контракт Hanyang ENG действует до 30 сентября 2027 года, обеспечивая резерв на случай добавления объема работ.

Отраслевые аналитики сообщают, что строительство будет завершено к середине 2027 года согласно аналитикам, после чего может начаться полномасштабная установка оборудования. Сообщается, что Samsung привлекает десятки тысяч рабочих для строительства мегазавода. Целевой показатель массового производства к концу 2028 года, который призван обеспечить ускоренный график строительства. Отдельно Samsung также ускоряет строительство Фабрики 2 завода P5 — первоначально планировавшейся как отдельное предприятие, а теперь проектируемой для прямого соединения с P5 в конфигурации «Двойная фабрика» (Fab Twin).

Со своей стороны, Hanyang ENG подписывает аналогичные контракты с Samsung C&T каждый год в течение последних трех лет, что подчеркивает как непрерывность отношений, так и масштаб текущих капитальных вложений Samsung в Пхёнтхэке. Компания сообщила о выручке за первое полугодие 2026 года в размере 696,06 млрд вон, с операционной прибылью 50,8 млрд вон и чистой прибылью 47,89 млрд вон — цифры, отражающие устойчивый спрос на специализированные услуги по строительству чистых комнат и трубопроводов, поскольку полупроводниковая промышленность Южной Кореи реализует одни из самых капиталоемких строительных проектов в истории человечества.


Когда завод Samsung P5 начнет производить чипы?

Samsung нацелена на массовое производство на Фазе 1 завода P5 во второй половине 2028 года. Согласно текущему ускоренному графику строительства, конструкция чистой комнаты Фазы 1, как ожидается, будет в значительной степени завершена в первой половине 2027 года. Затем начнется установка оборудования, за которой последует квалификация процессов и наращивание производства. Контракт Hanyang ENG на трубопроводы — с основным сроком установки трубопроводов 8–10 месяцев — является этапом, который должен быть достигнут до начала полномасштабной установки оборудования.

Что такое сверхчистая вода и зачем чип-фабрике ее так много?

Сверхчистая вода — это вода, очищенная до уровней удельного сопротивления, значительно превышающих фармацевтические стандарты — настолько чистая, что она фактически является электрическим изолятором. Фабрики по производству полупроводников используют ее для промывки пластин между этапами производства, удаляя химические остатки без внесения загрязнений. Крупная современная фабрика потребляет 2–4 миллиона галлонов сверхчистой воды в день. Сеть трубопроводов, распределяющая эту воду по всему объекту, должна быть установлена и сертифицирована до прибытия любого производственного оборудования, поэтому трубопроводы чистых комнат являются определяющим этапом в последовательности строительства фабрики.

Что такое централизованная система подачи химикатов (CCSS) и почему она важна?

Централизованная система подачи химикатов (CCSS) — это централизованная инфраструктура, которая безопасно хранит, смешивает, контролирует и распределяет опасные технологические химикаты, используемые в производстве полупроводников — плавиковую кислоту, фосфорную кислоту, гидроксид аммония и другие — к отдельным рабочим станциям по всей чистой комнате через выделенные сети трубопроводов. Установки CCSS включают системы обнаружения утечек, вторичного сдерживания, обнаружения газов и автоматического аварийного отключения. Hanyang ENG была первой корейской компанией, которая освоила эту технологию на внутреннем рынке, снизив зависимость Южной Кореи от иностранных поставщиков в отношении критически важного для безопасности компонента каждой фабрики по производству полупроводников.

Что означает объект Samsung P5 для поставок чипов для ИИ?

Память с высокой пропускной способностью (HBM) — это технология памяти, используемая во всех высокопроизводительных ИИ-ускорителях. Samsung P5, после ввода в эксплуатацию, станет одним из крупнейших единовременных добавлений к мировым производственным мощностям HBM в истории отрасли. P5 имеет шесть чистых комнат на трех этажах — примерно эквивалент объединения объектов Samsung P3 и P4 — и, по прогнозам, потребует общих инвестиций в размере от 23 до 46 миллиардов долларов США. Каждый ИИ-графический процессор Nvidia требует HBM; ожидается, что ввод в эксплуатацию P5 в конце 2028 года значительно облегчит дефицит памяти для ИИ, который сдерживает развитие инфраструктуры ИИ с 2024 года.

Что такое стратегия Samsung «Сначала оболочка»?

«Сначала оболочка» (Shell First) — это подход Samsung к крупномасштабному строительству фабрик, при котором оболочка здания и инженерная инфраструктура — пространство чистых комнат, трубопроводы, подстанции, системы ОВК — завершаются до принятия конкретных решений по оборудованию и получения сигналов рыночного спроса. Это позволяет Samsung быстро развертывать производственное оборудование, как только условия спроса это оправдывают, не дожидаясь более длительных сроков, связанных с самим строительством здания. Контракт Hanyang ENG на трубопроводы является прямым результатом этой стратегии: Samsung ускорила график установки трубопроводов примерно на шесть месяцев в начале 2026 года, а подписанный контракт подтверждает, что это ускорение подкреплено выделенным капиталом и активными полевыми работами.
