Первая материнская плата Intel W890 для предстоящей линейки рабочих станций Granite Rapids Xeon была запечатлена.
ISB-W890 от ADLINK — наш первый взгляд на материнскую плату W890, созданную для процессоров Granite Rapids Workstation Xeon следующего поколения
Всего за несколько дней после утечки деталей платформы W890 мы теперь впервые видим полноценную и окончательную материнскую плату W890, разработанную для поддержки процессоров Granite Rapids Workstation Xeon от Intel.

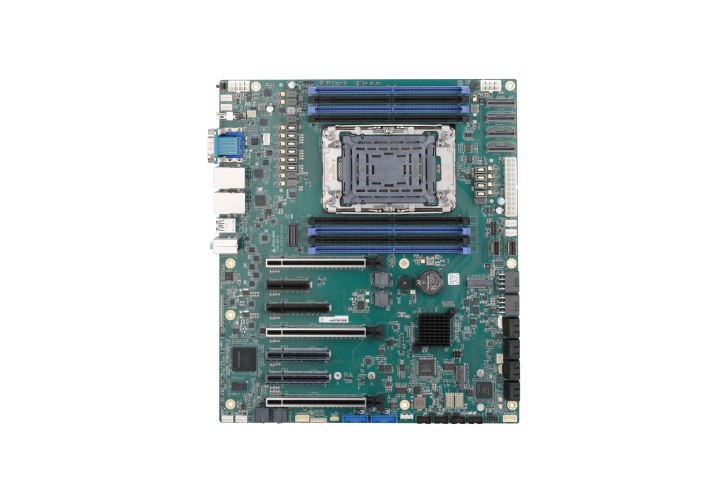

Плата — ISB-W890 от ADLINK, предназначенная для AXE-серверов и поддерживающая 6‑е поколение Xeon Granite Rapids для рабочих станций. Некоторые основные особенности платы включают:
- Стандартный форм-фактор CEB 12” x 10,5” (305 x 267 мм): простая интеграция и экономичный дизайн
- Поддерживает 6‑е поколение Xeon Granite Rapids для рабочих станций
- 4x каналов DDR5, 8 слотов DDR5 RDIMM, DDR5 6400 MT/s на канал
- Высокая гибкость конфигураций PCIe: 7 слотов PCIe, включая 3 слота PCIe x16
- 2x Slim SAS слота от Intel W890, 2x M.2 NVMe и 8x SATA III
ISB-W890 оснащена разъемом LGA 4710-2, который также используется для питания Xeon 6700P и Xeon 6700E на серверах, но чипсет W890 специально разработан для поддержки Xeon‑рабочих станций с до 86 ядер. Мы видим, как такие чипы появляются в разных базах данных, например Sandra и Geekbench, поэтому анонс на CES 2026 очень вероятен.

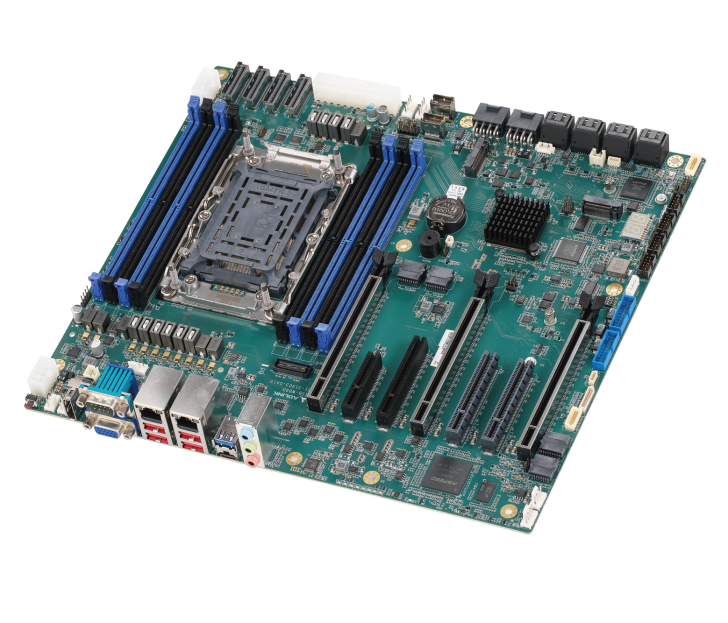

Что касается самой платы, она имеет форм-фактор CEB размером 305×267 мм, то есть очень большую плату, что ожидаемо для рабочих станций. Интересно, плата поддерживает разгон на некоторых чипах серии Xeon 600 «Granite Rapids-WS».
Для памяти на плате предусмотрено 8 слотов, поддерживающих до 128 ГБ на модуль со скоростями до 6400 MT/s (1DPC) и 5200 MT/s (2DPC). Таким образом, общая емкость достигает 1 ТБ, но будут варианты и с еще большей емкостью.
Расширение разделено на две ветви: чипы Expert Stream предложат до 128 PCIe линий, а чипы Mainstream Stream — до 80 линий PCIe. Распределение линий таково:
Expert stream (128L):
- 2x PCIe 5.0 x16
- 1x PCIe 4.0 x16
- 1x PCIe 5.0 x8
- 1x PCIe 4.0 x8
- 1x PCIe 5.0 x4
- 1x PCIe 4.0 x4
Mainstream (80L):
- 2x PCIe 5.0 x16
- 1x PCIe 5.0 x8
- 1x PCIe 4.0 x8
- 1x PCIe 5.0 x4
- 1x PCIe 4.0 x4

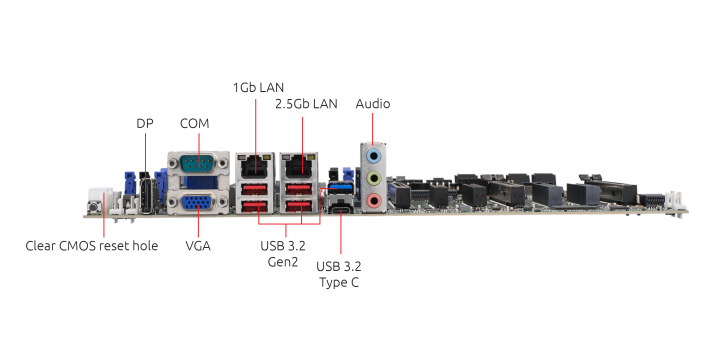

Для хранения ADLINK ISB-W890 предлагает 4x MCIO x8 разъемов, два слота M.2 M-Key NVMe, два SlimSAS слота и 8x SATA III. IO включает один 1GbE, один 2.5GbE LAN, 10 портов USB 3.0, 5 портов USB 3.2 Gen2 Type-A, 1 порт USB 3.2 Gen2 Type-C, 4 порта USB 3.2 Gen1 и два порта USB 2.0.
Также на плате есть ряд других внутренних коннекторов и заголовков, перечисленных ниже:
- 1x разъем TPM с SPI-интерфейсом
- 1x разъем VROC
- 7x 4‑контактных разъема вентилятора (1 для CPU, 6 для системы)
- 2x разъема для защиты от вскрытия корпуса
- 1x разъем IPMC (1x PMBus)
- 1x SMBus, 1x IPMB
- 1x 24‑пин ATX основной разъем питания + 2×8‑пин ATX 12V разъемы питания + 2×8‑пин в 12V
- Разъем питания для PCIe
- 1x DIO разъем (4x DI, 4x DO)
- 1x разъем PCIe hotplug для шасси (зарезервировано)
- 2x SGPIO разъема (зарезервировано)
- 4x COM‑порт разъема
- 1x RS-232/422/485
- 3x RS232
- 4x USB 3.2 Gen1 через внутренний пин‑разъем
- 2x USB 2.0 портов через пин
Также релевантной была утечка диаграммы блока платформы Intel W890, которая вышла несколько дней назад. Так что это наш первый взгляд на материнскую плату Intel W890 для Xeon Granite Rapids Workstation. Ожидайте дополнительной информации в ближайшие недели по мере приближения к запуску.
