Я впервые вижу такой гибридный интерфейс PCIe на настольной видеокарте, но он справляется со своей задачей, что делает его успешным решением для бюджетных компактных ПК.
ZOTAC разделяет интерфейс PCIe на две части: использует гибридный интерфейс x8+x8 для GeForce RTX 5060 Ti
ZOTAC Magnus — не просто самый маленький мини-ПК с настольной видеокартой GeForce RTX 5060 Ti, но, вероятно, первый, использующий гибридный интерфейс PCIe, который выполняет две задачи одновременно. Установка настольной версии видеокарты в корпус объемом 2,65 литра уже была выдающимся достижением, но еще более удивительно то, что ZOTAC удалось полностью исключить необходимость во внешнем разъеме питания для видеокарты.

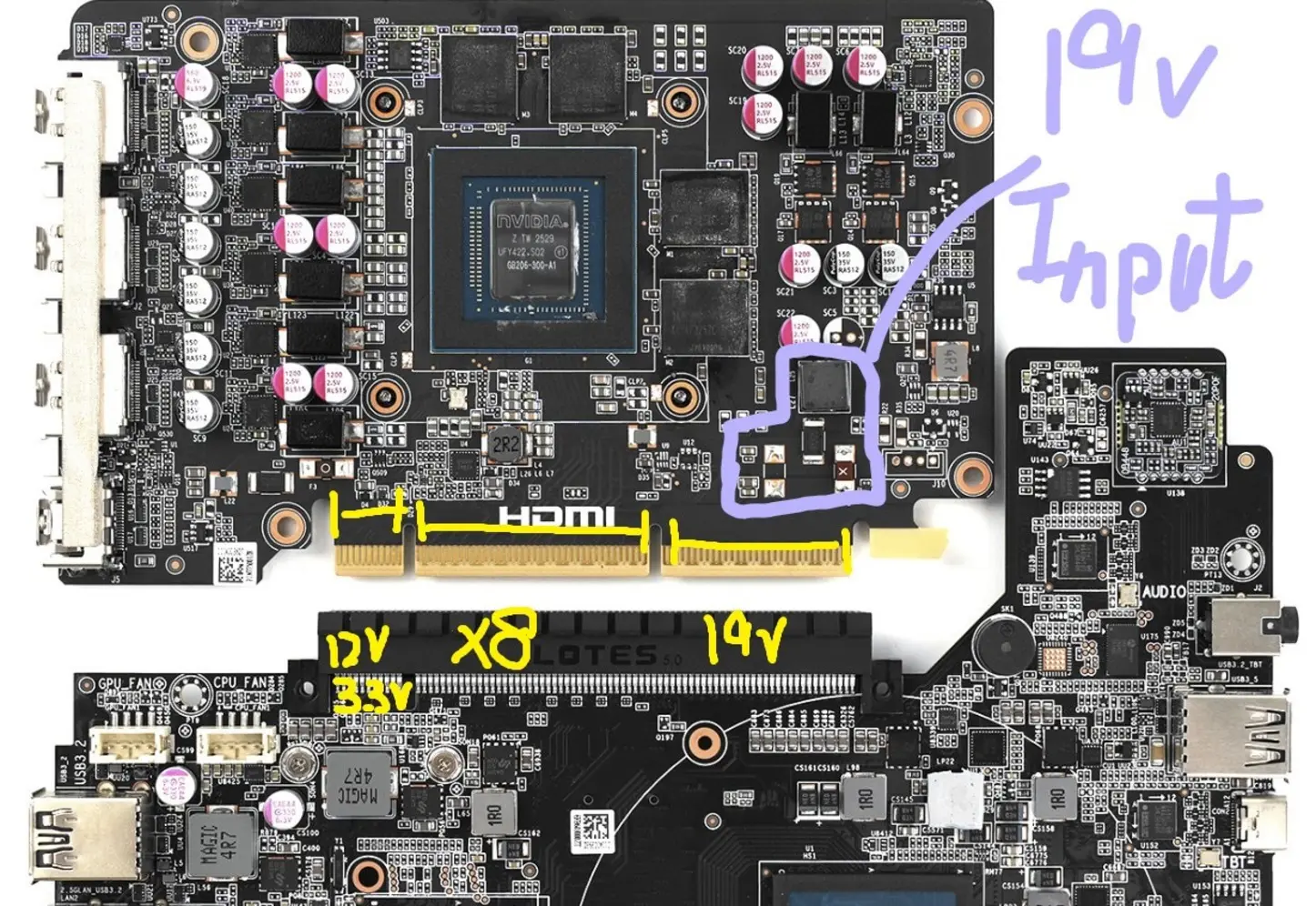

Как показал разбор ZOTAC Magnus от HKEPC, мини-ПК действительно использует настольную версию RTX 5060 Ti объемом 16 ГБ, но кое-что показалось странным. Это золотой коннектор PCIe, который был разделен на две части. Первая часть, как сообщается, используется для установления соединения с материнской платой, а вторая — для питания видеокарты. Инструмент GPU-Z показывает, что это гибридная конфигурация “PCIe x8 5.0 + x8 5.0“, которая выполняет обе задачи.

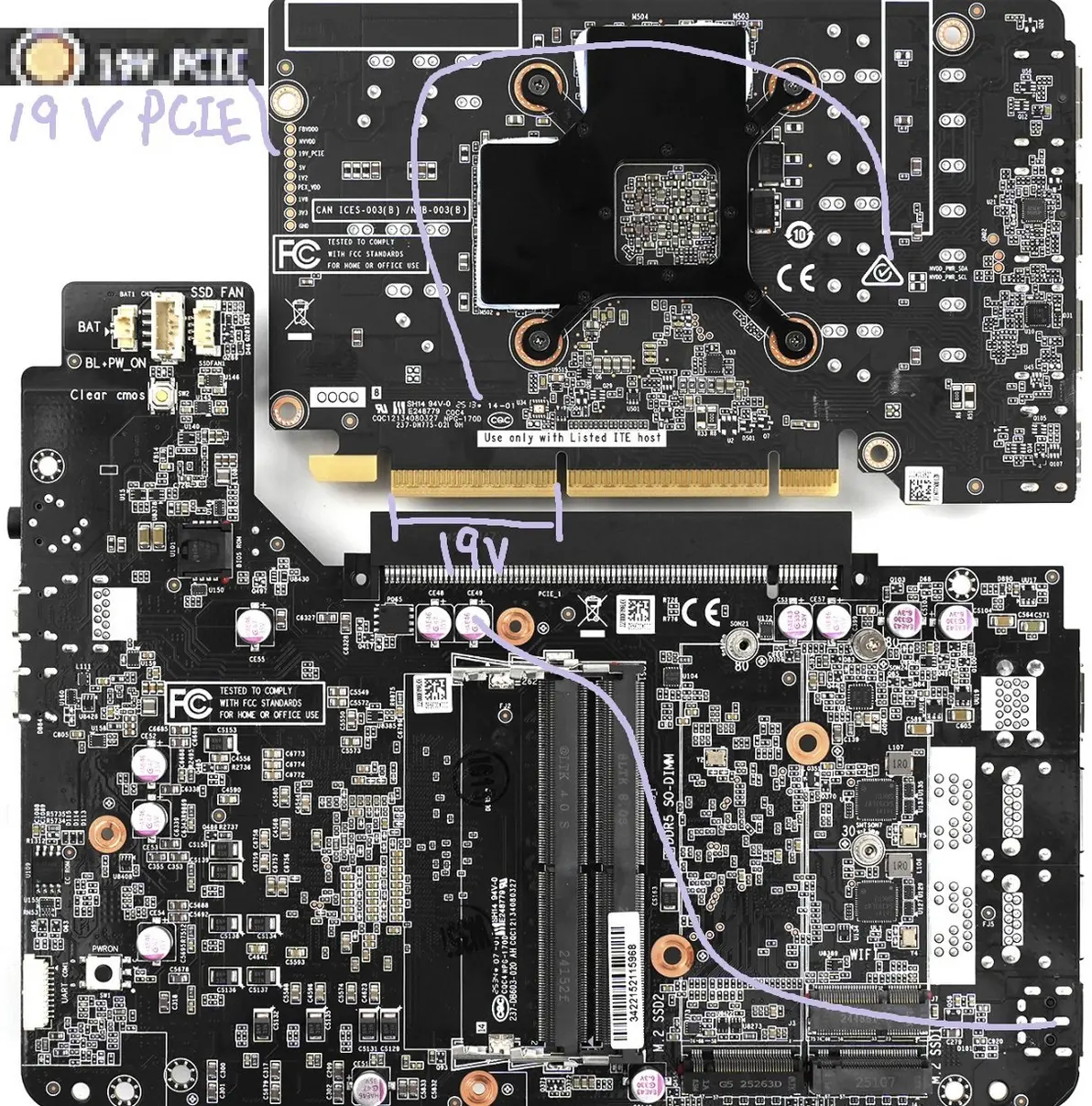

На печатной плате материнской платы внизу расположен разъем PCIe, который, как сообщается, направляет входное напряжение 19 В непосредственно на видеокарту через вторичный интерфейс x8. Видеокарта теперь имеет соединение PCIe 5.0 x8, которого по-прежнему достаточно для раскрытия полной скорости видеокарты, в то время как второй разъем PCIe x8 способен потреблять необходимые 180 Вт, позволяя видеокарте работать на полную мощность. Результаты тестов также выглядят удовлетворительно, но такой дизайн, безусловно, может быть полезен для других компактных мини-ПК с бюджетными и среднебюджетными видеокартами.
Хотя у ZOTAC есть еще одно издание Magnus с GeForce RTX 5070 Ti, оно довольно велико по сравнению с EN275060TC с RTX 5060 Ti. Кроме того, RTX 5070 Ti требует выделенного разъема 12V-2×6, который разъем PCIe x8 заменить не может. Конечно, существуют такие решения, как ASUS BTF High Power Connector, но они все еще не могут достичь такого гибридного и удобного дизайна, как ZOTAC Magnus.
Похоже, что видеокарты с одним 8-контактным разъемом PCIe могут использовать дизайн PCIe x8 + x8, учитывая, что предел мощности не превышает 200 Вт. ZOTAC Magnus позволяет регулировать мощность до +11%, что может помочь в достижении хороших результатов разгона, но, учитывая, что видеокарта не смогла работать на 180 Вт в течение длительного времени, текущее решение для охлаждения в Magnus недостаточно для разгона.
Автор – Sarfraz Khan
