Intel продемонстрировала своё мастерство в области компоновки, представив многочиповый продукт с использованием тайлов 18A/14A, технологий Foveros 3D и EMIB-T.

Intel действительно готовит прорыв с техпроцессами 18A/14A, Foveros 3D и EMIB-T: представлены концептуальные и масштабируемые решения с 16 вычислительными тайлами, 24 HBM и многим другим

Intel не сдерживает свои передовые решения в области компоновки и продемонстрировала, что ждёт клиентов, стремящихся использовать её технологии в создании чипов будущего.

Эти технологии установят стандарты для чипов нового поколения для HPC, AI, дата-центров и других областей. Передовые решения Intel в области компоновки также усилят конкуренцию с решениями CoWoS от TSMC, которые также представили решение с 9,5 ретикулярными полями с использованием техпроцесса A16 и более чем 12 HBM4E (CoWoS-L).

Intel демонстрирует свои передовые и масштабируемые технологии корпусирования: >12-кратное поле печати с 16 вычислительными кристаллами на техпроцессах 18A/14A, до 24 стеков HBM и использование передовых технологий Foveros 3D и EMIB.” class=”imgInPost”></figure>
<p>Ниже перечислены основные технологии, которые Intel будет использовать для производства вычислительных мощностей нового поколения:</p>
<ul class=

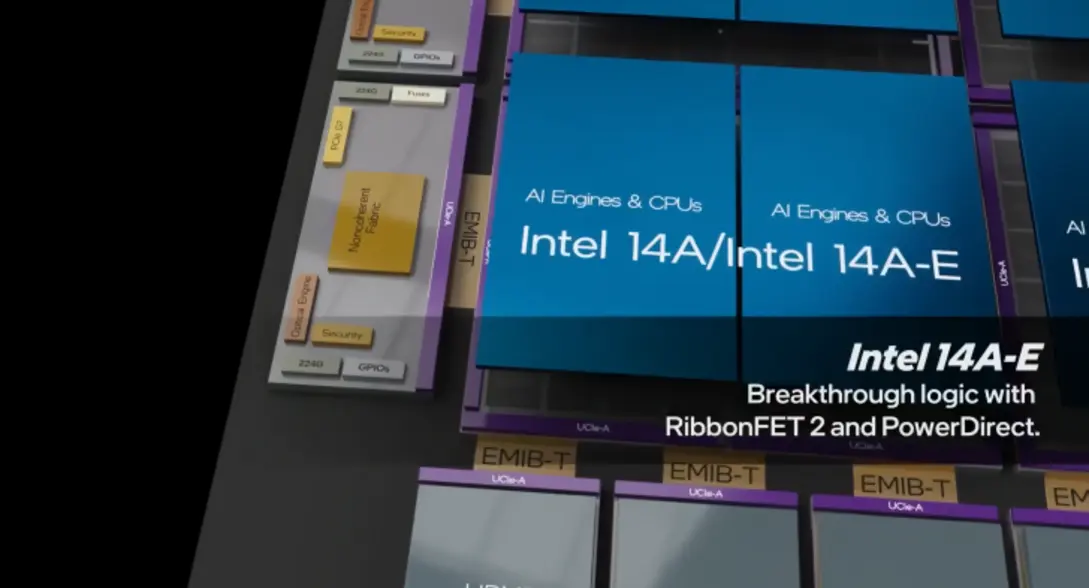

  • Intel 14A-E: Прорывная логика с RibbonFET 2 и PowerDirect.
  • Intel 18A-PT: Первый бэйз-дай с обратной стороны питания, увеличивающий плотность логики и надежность питания.
  • Высокопроизводительный верхний дай: Производительность нового поколения с улучшенной плотностью и производительностью на ватт (техпроцесс Intel 14A/14A-E).
  • Foveros Direct 3D: Прецизионная 3D-компоновка с гибридным соединением на ультратонком шаге.
  • EMIB-T (Embedded Multi-die Interconnect Bridge): EMIB нового поколения добавляет TSV для большей пропускной способности и интеграции больших тайлов.
  • Поддержка протокола HBM: Полная поддержка последних и будущих стандартов HBM (HBM4/HBM5/HBM-Next).

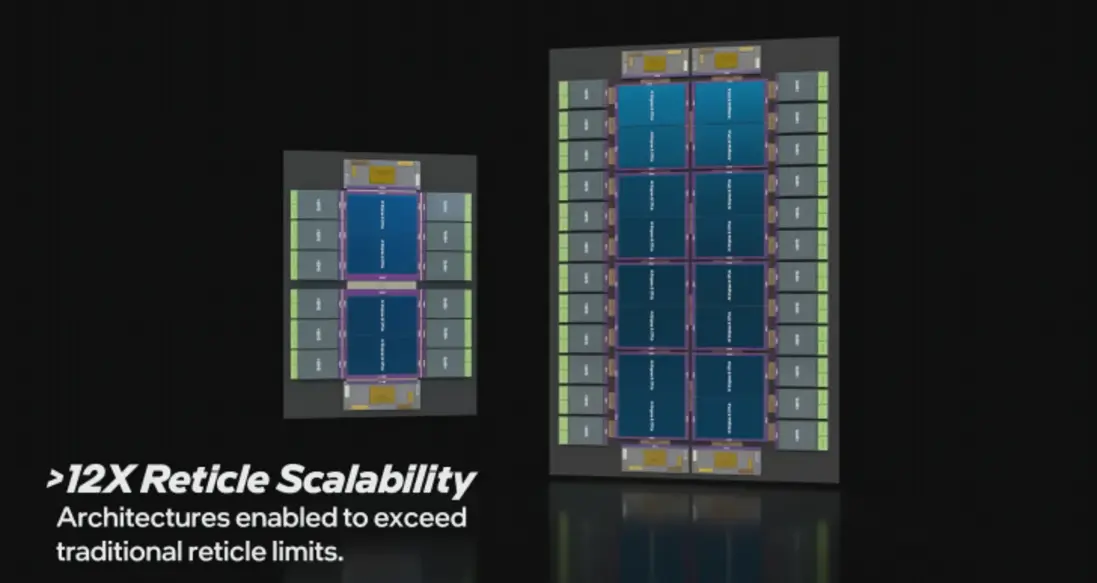

  • >12x Масштабируемость ретикулярного поля: Архитектуры, способные превышать традиционные ограничения ретикулярного поля.

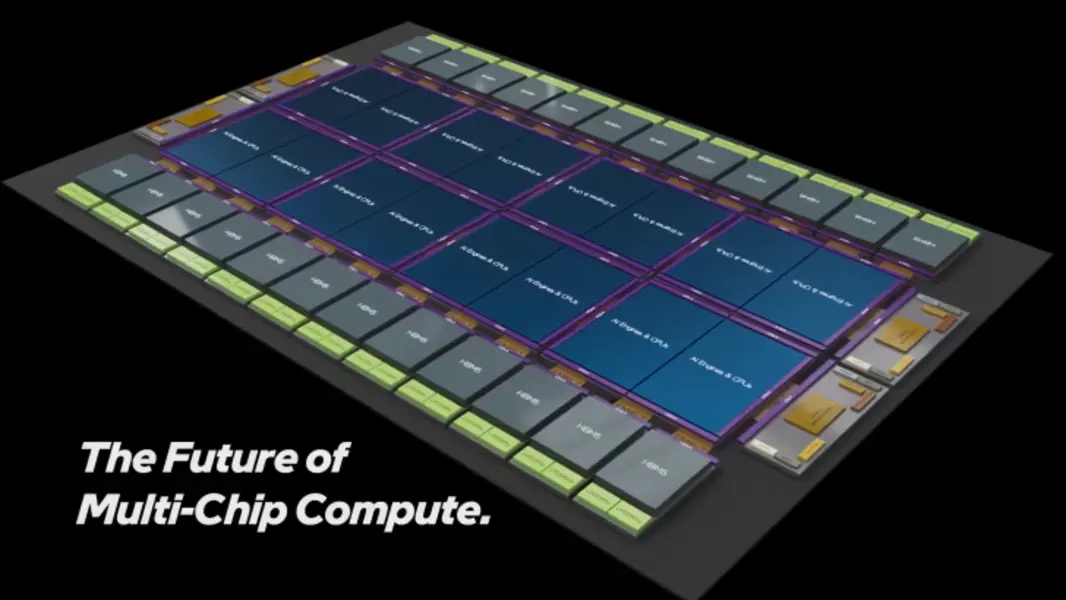

  • В видео, опубликованном Intel, компания демонстрирует два передовых решения для компоновки чипов. Это, очевидно, концептуальные проекты, но интересен сам дизайн. Один чип представлен с четырьмя вычислительными тайлами и 12 HBM, а второй — с 16 вычислительными тайлами и 24 HBM. Также в два раза больше контроллеров LPDDR5X, до 48 на более крупном решении.

    Intel демонстрирует свои передовые и масштабируемые технологии корпусирования: >12-кратное поле печати с 16 вычислительными кристаллами на техпроцессах 18A/14A, до 24 стеков HBM и использование передовых технологий Foveros 3D и EMIB.” class=”imgInPost”></figure>

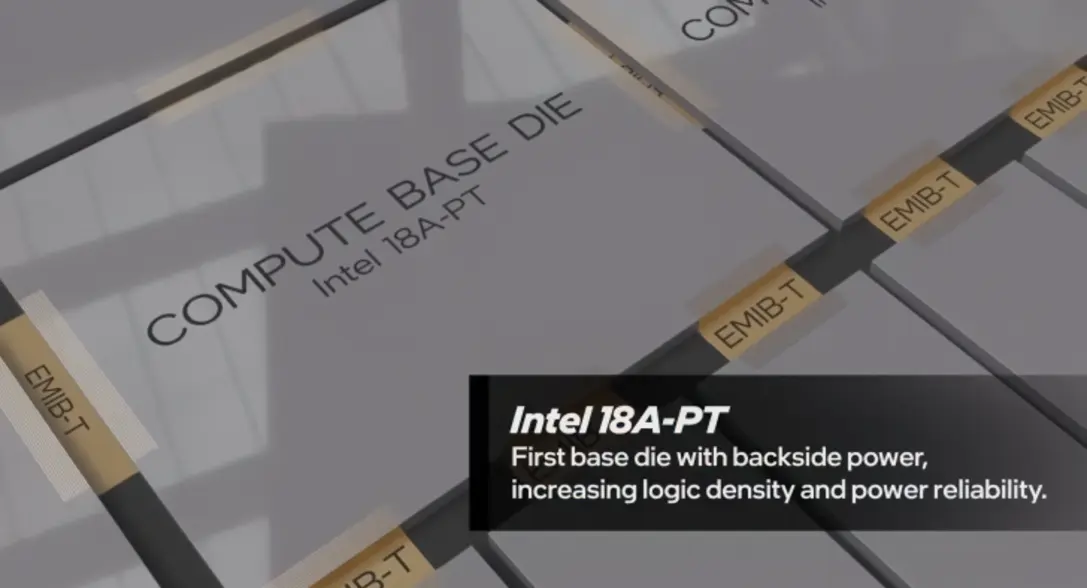

<p>Чип состоит из вычислительного бэйз-дая, в котором используется техпроцесс 18A-PT. Этот тайл содержит SRAM, аналогично тому, как сделан <a href=Clearwater Forest. Clearwater Forest изготовлен по техпроцессу 18A и содержит 576 МБ кэш-памяти L3 в своем решении с тремя бэйз-тайлами. Бэйз-тайлы для Clearwater Forest изготовлены по техпроцессу Intel 3, поэтому мы можем ожидать, что Intel 18A-PT еще больше оптимизирует и увеличит количество SRAM, которое мы увидим в будущих чипах.
    Intel демонстрирует свои передовые и масштабируемые технологии корпусирования: >12-кратное поле печати с 16 вычислительными кристаллами на техпроцессах 18A/14A, до 24 стеков HBM и использование передовых технологий Foveros 3D и EMIB.” class=”imgInPost”></figure>

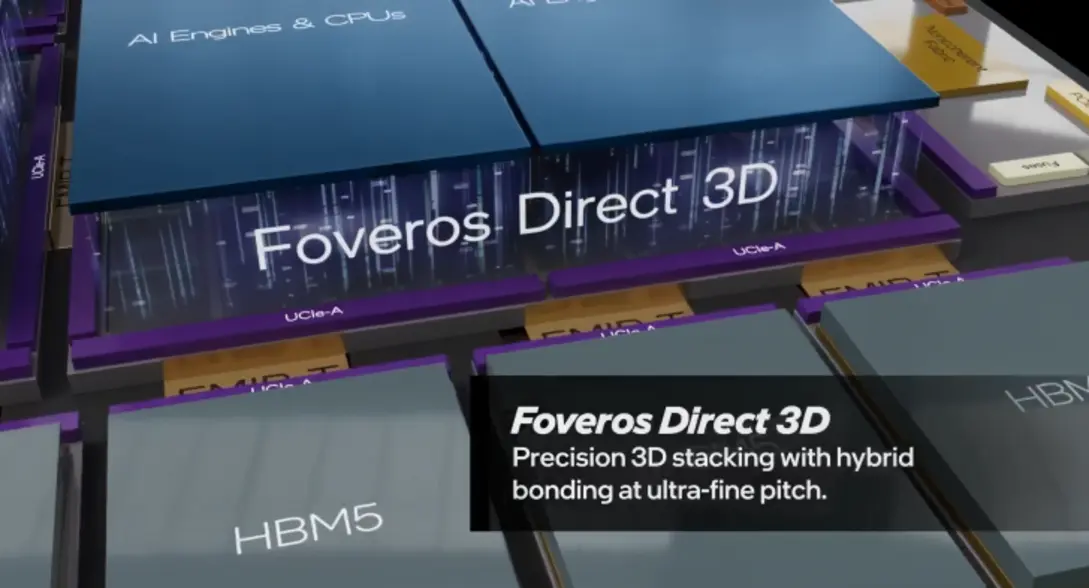

<p>Затем бэйз-тайл дополняется основным вычислительным тайлом, который может включать в себя AI Engines, CPU или другие IP. Они изготавливаются по техпроцессам Intel <a class=14A или 14A-E и соединяются с бэйз-тайлом с помощью решения для компоновки Foveros 3D. Это действует как 3D-стек.
    Intel демонстрирует свои передовые и масштабируемые технологии корпусирования: >12-кратное поле печати с 16 вычислительными кристаллами на техпроцессах 18A/14A, до 24 стеков HBM и использование передовых технологий Foveros 3D и EMIB.” class=”imgInPost”></figure>
<p>Несколько чиплетов затем соединяются и дополнительно взаимосвязываются с решением памяти с использованием межсоединения EMIB-T. Верхний чип, который был визуализирован, использует 24 HBM, и это могут быть либо современные стандарты HBM, такие как HBM3/HBM3E, либо будущие стандарты, такие как HBM4/HBM4E или HBM5. Один пакет также может содержать до 48 контроллеров LPDDR5x, чтобы действительно расширить плотность памяти для рабочих нагрузок AI и дата-центров.</p>
<figure><img decoding=Было несколько намеков здесь и там, но пока нет ничего окончательного. Мы должны помнить, что Intel уже давно находится на вершине игры в передовые технологии компоновки. Их последний чип, Ponte Vecchio, был чудом с инженерной точки зрения, но из-за множества задержек, связанных с выходами годной продукции, продукт не оказался большим успехом, и несколько проектов Intel, в том числе Falcon Shores, были отменены.
    Intel демонстрирует свои передовые и масштабируемые технологии корпусирования: >12-кратное поле печати с 16 вычислительными кристаллами на техпроцессах 18A/14A, до 24 стеков HBM и использование передовых технологий Foveros 3D и EMIB.” class=”imgInPost”></figure>
<p>Компания возвращается с <a data-dracula_secondary_bg_finder=Jaguar Shores и долгожданным Crescent Island GPU для AI, но в то же время их настоящая проверка сейчас заключается в заключении сделок со сторонними компаниями, поскольку многое зависит от технологии 14A компании.
