Было бы достижением эпохи, если бы Tensor G6 был анонсирован как первый 2-нм SoC Google и всей индустрии смартфонов. Однако даже после того, как презентация линейки Pixel 11 завершилась и начался предзаказ, у нас нет ни одного подтверждения о литографии этого SoC. Мы решили покопаться и, судя по тому, что удалось выяснить, новости могут быть разочаровывающими.

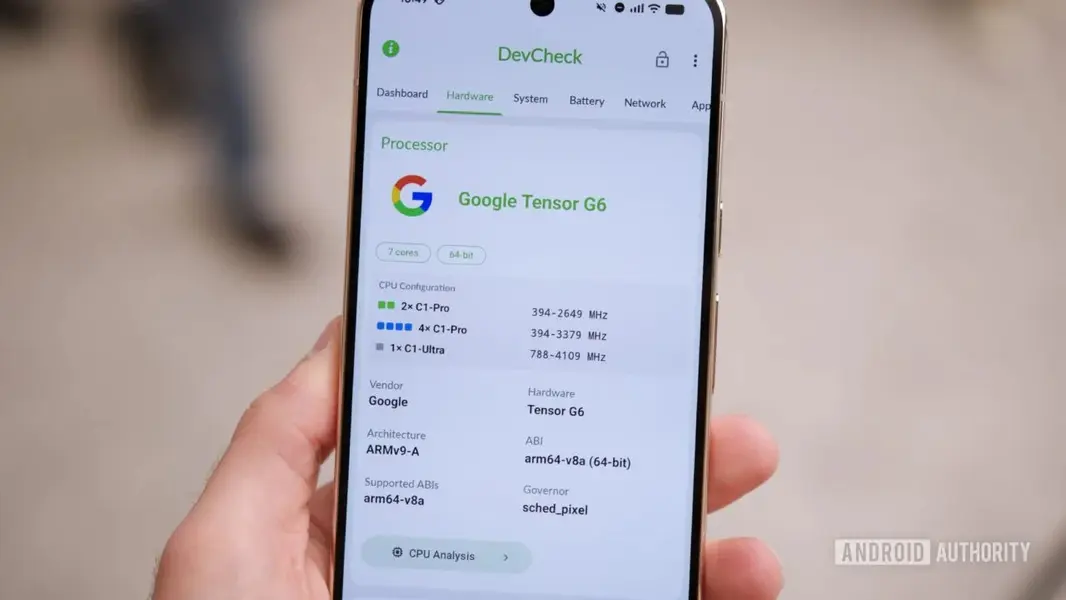

Приложение Device & System Info также скрывает литографию Tensor G6, но возможно, что будущее обновление раскроет эту ускользающую деталь

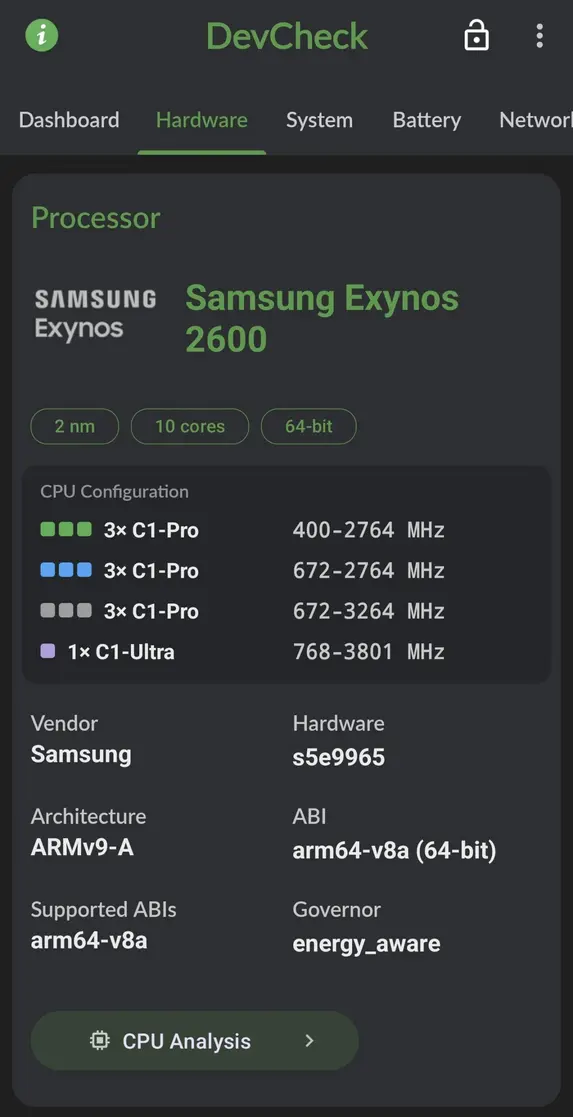

Для тех, кто не знает: DevCheck — это Android-приложение, которое предоставляет всю информацию о вашем смартфоне, включая техпроцесс изготовления SoC. Например, @borntoFLY11135 делится скриншотом Exynos 2600, и там чётко указано, что это 2-нм SoC. Однако изображение от Android Authority показывает только 7-ядерный кластер CPU, но ни слова о его литографии.
Обычно эту проблему решает обновление ПО от DevCheck, но даже если эти сведения не появятся в приложении, сама Google не делала никаких заявлений о 2-нм техпроцессе. Запуск чипсета на передовой литографии должен быть радостным моментом для любой компании, но то, что Google умалчивает эту информацию, вызывает подозрения.
Компания упоминает, что CPU Tensor G6 обеспечивает до 20% лучшую энергоэффективность, и хотя это заявление может указывать на более совершенный техпроцесс, стоит напомнить, что Google убрала одно ядро CPU из конфигурации, что приведёт к увеличению времени автономной работы за счёт многопоточной производительности.
Тем временем обновлённый CPU обеспечивает до 20% лучшую энергоэффективность, чтобы вы могли работать весь день. А вместе с новым чипом безопасности Titan M3 Tensor G6 помогает защищать ваши данные.
Справедливости ради, понятно, если Google останется на 3-нм техпроцессе N3P от TSMC: компания выпускает небольшое количество смартфонов Pixel каждый год, и с финансовой точки зрения выбор 2-нм литографии TSMC был бы неоправданным. Гигант из Маунтин-Вью не ставит перед Tensor G6 задачи достичь пиковой производительности или рекордной эффективности, поэтому переход на 2-нм узел был бы расточительным решением.
Однако Google оснастила чип на 50% более производительным TPU для лучшей работы ИИ на устройстве, но для этого не обязательно использовать передовую литографию TSMC. Честно говоря, мы удивимся, если DevCheck позже покажет, что Tensor G6 изготовлен по 2-нм техпроцессу.
