Утечка схемы пайки A20 от Apple: базовый iPhone 18 получит урезанную упаковку и слабый GPU

Apple Iphone A20 Pro A20 Soc чипы wccftech.com

Узнайте о различиях между чипами A20 Pro и A20 для iPhone 18. Ожидайте новую упаковку, 5-ядерный GPU и изменения в кэше. Оцените производительность и технологии.

Чип A20 Pro получит несколько улучшений по сравнению со стандартным A20, как стало известно из последней утечки диаграммы паяных соединений, которая выявила множество различий между SoC. Самое главное: чипсет, который будет использоваться в предстоящем iPhone 18, не получит новую упаковку, что означает значительное снижение его стабильной производительности.

Обычный A20 лишится технологии кастомной упаковки Wafer-Level Multi-Chip Module (WMCM) и, как ожидается, получит 5-ядерный GPU

На Weibo пользователь «White rice fried white rice» подтвердил, что эта информация не является окончательной, поэтому, хотя нам следует относиться к ней с долей скептицизма, от Apple стоит ожидать неожиданностей. Что касается размера кристалла, то стандартный A20, как сообщается, будет меньше A19, его предполагаемый размер составит от 70 до 80 мм² по сравнению с 82,8 мм² у его непосредственного предшественника. Apple прибегла к умным инженерным решениям, вместо того чтобы использовать самый большой возможный кристалл, чтобы избежать неоправданного увеличения размеров.

В конце концов, использование 2-нм процесса TSMC «N2» недешево. К сожалению, следующим шагом на пути к снижению затрат является использование A20 более старой технологии PoP (Package-on-Package) вместо более продвинутой WMCM, которая размещает DRAM сбоку от SoC, а не сверху, что значительно помогает A20 Pro поддерживать уровень производительности в течение длительного времени. Отсутствие изменений для A20 предполагает, что он будет иметь более низкую стабильную производительность и, вероятно, будет настроен на работу на более низкой частоте.

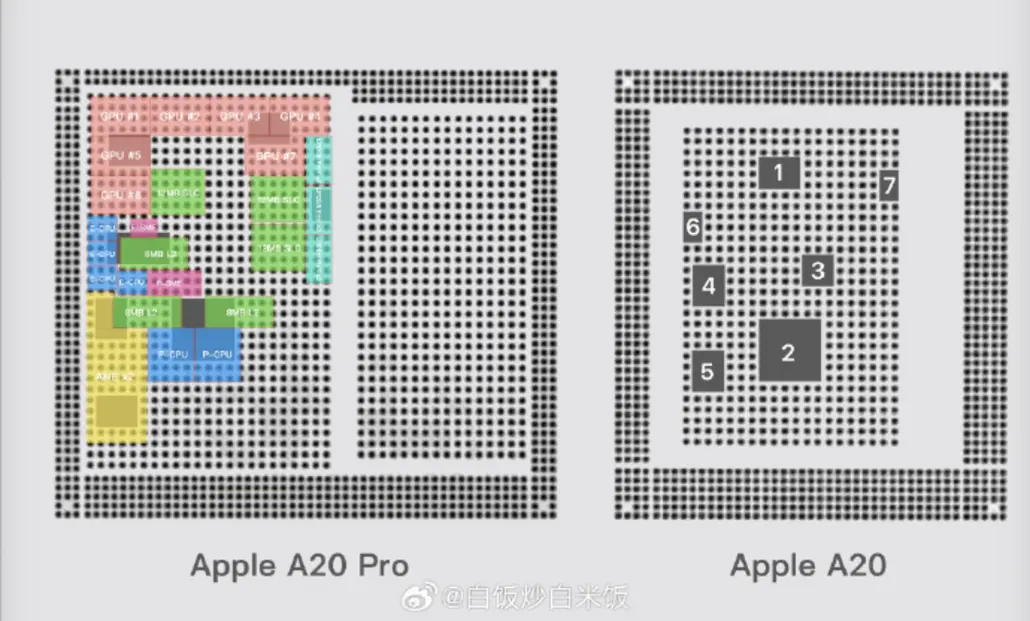

Диаграмма паяных соединений A20

Пользователь Weibo также ожидает 5-ядерный GPU вместо конфигурации с 6 или 7 ядрами, но предыдущая компоновка, включающая два суперядра и четыре энергоэффективных ядра CPU, будет сохранена. Ожидается, что L2-кэш будет иметь 8 МБ общей памяти для суперядер и 4 МБ для энергоэффективных ядер, что на 50 % меньше, чем у A20 Pro. SLC (System-Level Cache) может увеличиться с 12 МБ на A19 до 16 МБ на стандартном A20.

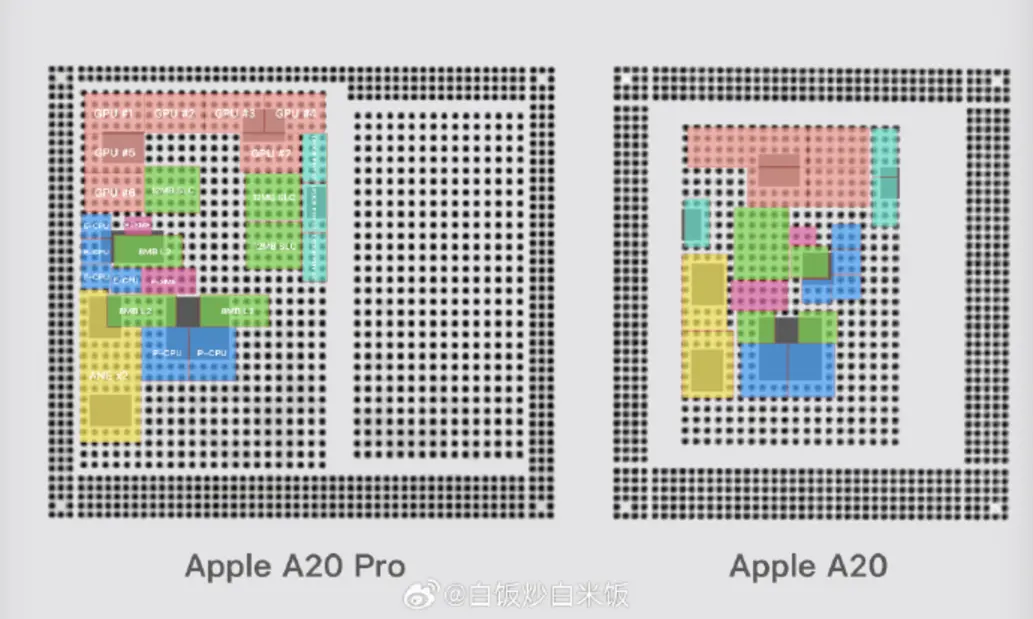

Диаграмма паяных соединений A20

К счастью, двухъядерный 16-ядерный Neural Engine будет использован в предстоящем чипе, наряду с 4 МБ выделенного кэша. Кроме того, как и в «Pro» версии, A20 также может получить 96-битную шину памяти, используя тот же стандарт оперативной памяти LPDDR5X, что приведет к увеличению пропускной способности, но меньшей, чем у A20 Pro. Как упоминалось выше, относитесь ко всей этой информации с долей скептицизма, и мы вернемся с новыми обновлениями.
