Чип NVIDIA «Feynman» готов преодолеть барьер размера «CoWoS»: TSMC ускоряет запуск «CoPoS» до 2028 года — мнение аналитиков

Tsmc Copos корпусирование Ai-чипы Abf минг-чи куо wccftech.com

Аналитик Минг-Чи Куо сообщил, что технология корпусирования TSMC CoPoS (chip-on-panel-on-substrate) выйдет на массовое производство в 2028 году, чтобы заменить CoWoS и увеличить площадь размещения компонентов AI-чипов. CoPoS будет использовать стеклянную сердцевину между слоями ABF. — wccftech.com

На фоне многочисленных сообщений цепочки поставок, посвященных технологии корпусирования чипов EMIB-T от Intel, аналитик Минг-Чи Куо сообщил, что технология корпусирования следующего поколения от TSMC, CoPoS, начнет массовое производство в 2028 году. CoPoS, аббревиатура от chip-on-panel-on-substrate (чип на панели на подложке), призвана преодолеть ограничения существующей технологии корпусирования CoWoS (chip-on-wafer-on-substrate — чип на пластине на подложке) за счет увеличения площади, на которой монтируются графический процессор (GPU), память и другие чипы в составе AI-чипа.

Аналитик: Технология корпусирования CoPoS от TSMC будет использовать стеклянную сердцевину, зажатую между слоями ABF в качестве подложки

Поскольку спрос на AI-чипы не показывает признаков замедления, а тайваньская TSMC продолжает оставаться единственным поставщиком высокопроизводительных чипов, в многочисленных отчетах цепочки поставок обсуждается технология корпусирования EMIB-T от Intel. Корпусирование AI-чипа включает сборку его различных компонентов, таких как GPU и память, в единый блок, и в отчетах даже утверждается, что NVIDIA тестирует технологию Intel для своих AI-чипов следующего поколения Feynman.

Теперь Минг-Чи Куо утверждает, что Feynman может стать и первым пользователем технологии корпусирования следующего поколения от TSMC под названием CoPoS. В настоящее время TSMC полагается на корпусирование CoWoS для удовлетворения потребностей компаний, производящих высокопроизводительные AI-чипы, при этом кремниевый интерпозер CoWoS служит высокопроизводительным каналом передачи сигналов между GPU и памятью AI-чипа.

Чип NVIDIA «Feynman» готов преодолеть барьер размера «CoWoS»: TSMC ускоряет запуск «CoPoS» до 2028 года — мнение аналитиков

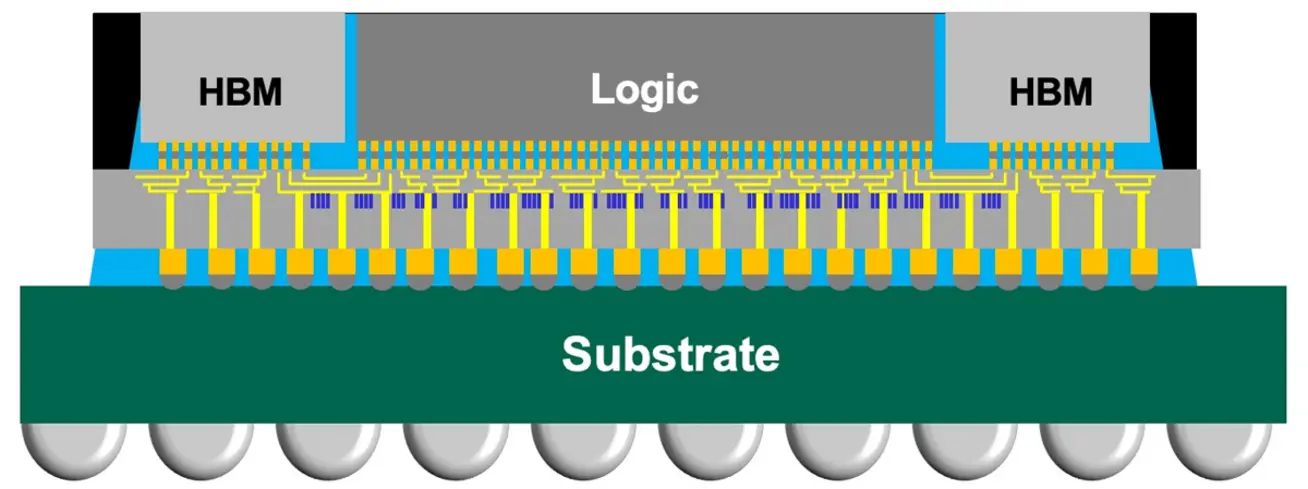

Корпус CoWoS, как его иллюстрирует TSMC. Изображение: TSMC

Аналитик разъясняет ключевые заблуждения о технологии CoPoS от TSMC

Аналитик утверждает, что CoPoS начнет массовое производство во второй половине 2028 года, что раньше, чем сообщалось изначально. Одним из первых пользователей станет NVIDIA, а технология позволит TSMC производить более крупные корпуса, которые более чем в девять раз превышают размер стандартного трафарета, используемого в литографии.

В корпусировании CoWoS литографическая машина используется для изготовления интерпозера, что ограничивает его размер из-за ограничений трафарета. Однако, поскольку CoPoS не использует интерпозер, TSMC может создавать более крупные корпуса чипов благодаря возможности изготавливать более крупные панели, которые служат промежуточным звеном между компонентами чипа и органической подложкой корпуса.

По словам Куо, CoPoS сначала использует стекло для временных носителей, на которых первоначально собираются компоненты чипа, а затем подложку, на которую помещается окончательная сборка. Эта подложка, по мнению аналитика, представляет собой стекло, зажатое между слоями Ajinomoto Buildup Film (ABF). Аналитик добавляет, что технология не использует стеклянный интерпозер, а чипы крепятся к слою ABF подложки.
