Моддеры из Teclab создали первую в мире видеокарту NVIDIA RTX 5090, в которой используются 8-контактные разъемы питания вместо ненадежных 16-контактных.
16-контактные разъемы продолжают плавить дорогие видеокарты, но Teclab нашел способ модифицировать NVIDIA RTX 5090 с помощью 8-контактных разъемов
Продолжают поступать сообщения о том, что 16-контактные разъемы плавятся на видеокартах NVIDIA RTX 50 и RTX 40. Тот же разъем повредил и несколько видеокарт AMD RX 9000, использующих его, и проблема заключается не только в высоком энергопотреблении, поскольку она затрагивает даже карты с меньшей мощностью.
Хотя NVIDIA и ее партнеры, особенно PCI-SIG, выпустили новый стандарт разъема 12V-2×6, который, как предполагалось, обеспечит улучшенный баланс питания и повышенную защиту, это не сработало, поскольку мы видим, как различные покупатели и даже СМИ сталкиваются с проблемами плавления. Кроме того, почти все крупные производители блоков питания и видеокарт выпускают специализированные кабели питания, предназначенные для решения этих проблем, но даже они не смогли спасти карты.
Поскольку давление на производителей видеокарт, выпускающих 16-контактные модели, растет, моддеры из TecLab взяли дело в свои руки и создали первую в мире видеокарту NVIDIA RTX 5090 с 8-контактными разъемами.
Эта модификация не является официальным дизайном, но она призвана продемонстрировать, что RTX 5090 по-прежнему может использовать стандартные 8-контактные разъемы и работать в соответствии со спецификациями. Дизайн удаляет всю пайку и модификации из кастомной версии GALAX HOF OC LAB, которая оснащена двумя 16-контактными разъемами, и добавляет 3 8-контактных разъема. TecLab утверждает, что, по их мнению, карта может работать даже с двумя 8-контактными разъемами. Первоначальное тестирование использовало разъемы питания XT90, которые могут выдерживать до 90 Ампер каждый, в то время как новая демонстрация использует стандартные разъемы Mini-Fit Jr. на 8 контактов.

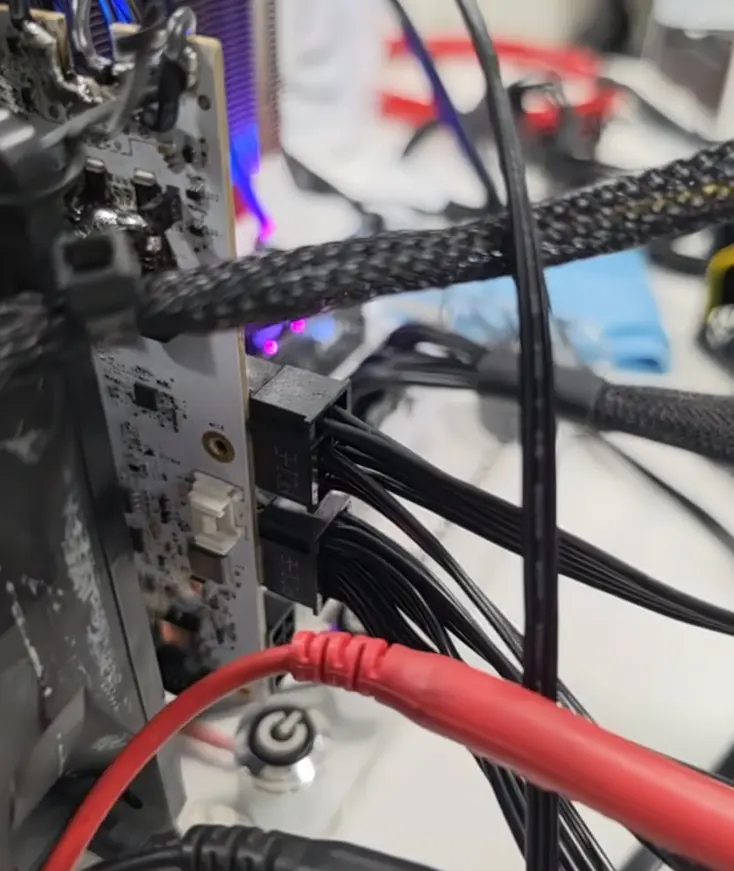

Чтобы осуществить эту модификацию, TecLab пришлось обмануть сенсорные пины, чтобы карта работала с тремя 8-контактными разъемами. Пины Sense 0 и Sense 1 были соединены (перепаяны), чтобы карта могла распознавать и работать с максимальной доступной мощностью. Эти разъемы расположены на задней стороне печатной платы с использованием медных пластин, которые были обернуты вокруг концов кабелей, и имеют в общей сложности 24 толстых кабеля, идущих от разъемов к печатной плате спереди для подачи питания.
Модификация не требует никаких изменений в BIOS или программном обеспечении; все делается на аппаратном уровне. Окончательная конструкция включает девять линий +12 В, каждая из которых несет ток 8-8,5 А.
Таким образом, чтобы продемонстрировать это изменение дизайна, TecLab постепенно увеличивал порог мощности с 400 Вт до 500 Вт, 600 Вт и, наконец, достиг пиковой входной мощности 900 Вт, все через эти три 8-контактных разъема. Температуры и напряжения постоянно контролировались во время тестов.
Мы знаем, что каждый 8-контактный разъем имеет стандартный предел в 150 Вт, но это всего лишь отраслевая спецификация, а реальный предел выше.
Конечным результатом тестирования стало то, что NVIDIA RTX 5090 смогла потреблять пиковые токи выше 60 А и работать на частотах 3400 МГц, что является высоким диапазоном разгона. Кабели и внутренняя пайка не только выдерживали пиковую нагрузку (сверх спецификаций), но и работали в пределах электрического и теплового запаса безопасности.

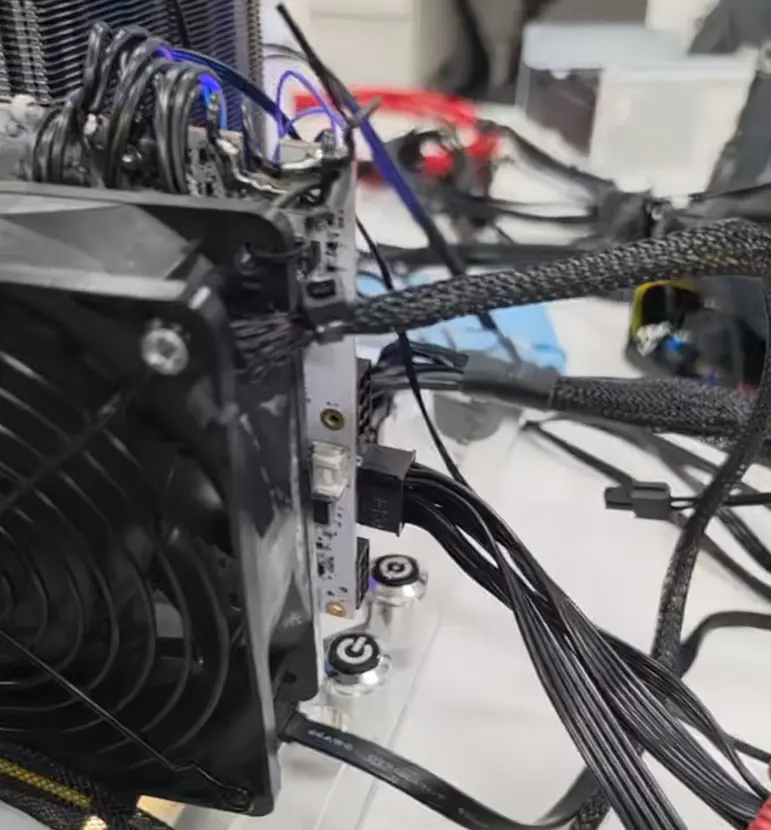

TecLab пошел дальше, чтобы продемонстрировать практическую возможность 3x 8-контактной конструкции на RTX 5090, подвергнув карту нагрузке, превышающей 120 А, при частотах около 3400 МГц в течение часа, поддерживая низкие температуры, которые едва достигали 35°C через кабели.
Фактически, удаление третьего разъема между сеансами позволяло карте продолжать работать и поддерживать более 66 А при частоте более 3200 МГц. Температуры по ИК-измерениям составили менее 25°C.
И, наконец, всего на одном разъеме карта поддерживала 65 А, работая на частоте от 3,1 до 3,2 ГГц, а одиночный разъем нагревался примерно до 45°C под нагрузкой, что весьма впечатляет. Самая высокая температура кабеля достигла около 65°C.
Итак, да, эта демонстрация от TecLab показывает, что старые 8-контактные разъемы по-прежнему являются жизнеспособным вариантом для самых быстрых видеокарт NVIDIA. Будут ли AIB использовать это снова — другой вопрос, но, учитывая инвестиции, которые они сделали в новую 16-контактную экосистему, это маловероятно. Ну, мы надеемся, что те, кто разрабатывает новые стандарты, также обеспечат надлежащее соответствие, чтобы все, кто использует карты с 16-контактными разъемами, могли чувствовать себя в большей безопасности.
